Microchip MCU 在汽车水泵等电机控制上的应用

发布时间:2023-01-10

针对汽车水泵等电机控制应用类目,Microchip有多种MCU方案可供选择。今天我们介绍两种较典型的系列——dsPIC33EDV系列和dsPIC33EP MC系列。



Microchip dsPIC33EDV系列集成了预驱和LDO等,具有集成度高、体积小等特点。dsPIC33EP MC系列则可以外挂驱动芯片,驱动能力可选,灵活性高。接下来我们分别介绍一下这两种系列应用在电机控制方案里的原理框图及其主要特点。


dsPIC33EDV系列

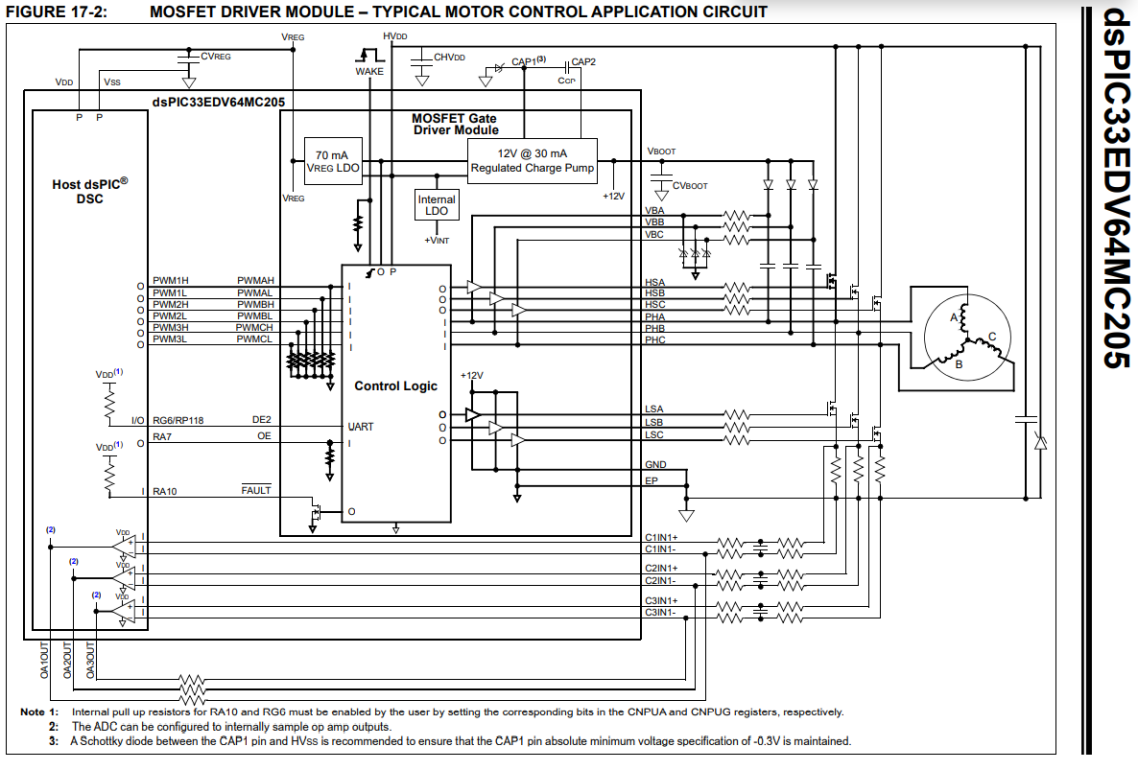

dsPIC33EDV系列MCU电机方案原理图



主要特点


○ 集成预驱和高速运算放大器

○ 集成3.3V和12V LDO,无需外加LDO或DC/DC

○ 汽车相关认证(AEC-Q100,Class B功能安全,IEC 60730,-40℃~150℃)



dsPIC33EP MC系列

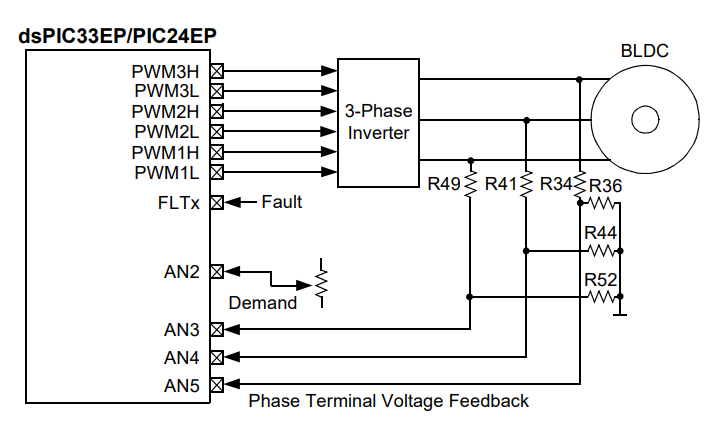

dsPIC33EP MC系列MCU电机方案原理图





主要特点


○ 主频 70 MIPS,管脚28PIN~64PIN

○ 内部集成高速ADC和高精度PWM

○ 有汽车级芯片,多种温度范围(-40℃~85℃、-40℃~125℃、-40℃~150℃)

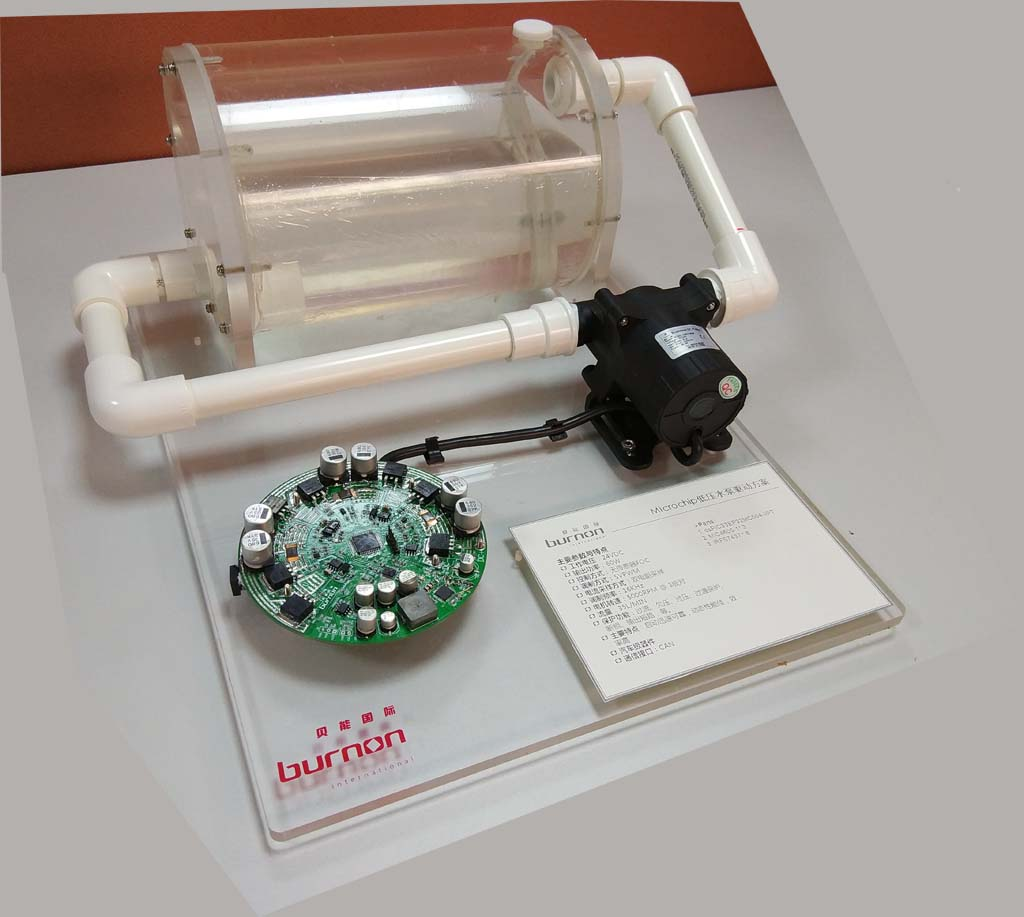

案例展示:新能源汽车电池散热水泵驱动方案


新能源汽车电池散热水泵驱动方案基于Microchip dsPIC33EP MC系列MCU,具有启动迅速可靠、动态性能佳、效率高等特点。



主要参数


○ 工作电压:24VDC

○ 输出功率:60W

○ 控制方式:无传感器FOC

○ 调制方式:SVPWM

○ 电流采样方式:双电阻采样

○ 调制频率:16KHz

○ 电机转速:5000RPM @ 3极对

○ 流量:35L/min

○ 保护功能:过流、欠压、过压、过温保护,断相、输出短路等


主要特点


○ 启动迅速可靠,动态性能佳,效率高

○ 带有CAN通信接口,方便接入汽车总线

○ 汽车级器件,可工作于极端环境
