Cypress Semiconductor CY8CKIT

-062S4 PSoC™ 62S4学习套件

型号:CY8CKIT-062S4
工具概述
Cypress Semiconductor CY8CKIT-062S4 PSoC™ 62S4 Pioneer套件是一个低成本硬件平台,使用户能够使用PSoC 62 MCU CY8C62x4 (CY8C6244LQI-S4D92) 设计和调试应用。CY8C62x4具有150MHz Arm® Cortex-M4和100MHz Arm Cortex-M0+内核、256KB闪存、128KB SRAM、可编程模拟块(包括两个12位SAR ADC)、可编程数字块、全速USB、串行存储器接口、CAN-FD接口和采用CapSense™的业界领先的电容感应功能。
Cypress CY8CKIT-062S4 PSoC 62S4 Pioneer套件提供512Mb四通道SPI非易失性闪存,采用16引脚SOIC封装,为本地数据记录提供高性能、安全、可靠的NOR闪存解决方案。此外,该套件还可通过CY8C62x4 MCU提供丰富的模拟功能,包括双SAR ADC、DAC、运算放大器和比较器,能够在系统深度睡眠模式下工作。环境光传感器和热敏电阻连接到套件上的CY8C62x4器件,以评估低功耗模拟。
ModusToolbox软件通过PSoC 62S4 Pioneer套件为应用开发提供支持。
产品特性
采用PSoC 62 MCU
512Mb四路SPI非易失性闪存
低功耗模拟
业界领先的CapSense
ModusToolbox™软件套件
套件内容
PSoC 62S4 Pioneer板
USB Type-A转Micro-B电缆
六条跳线(每条5英寸长)
快速入门指南

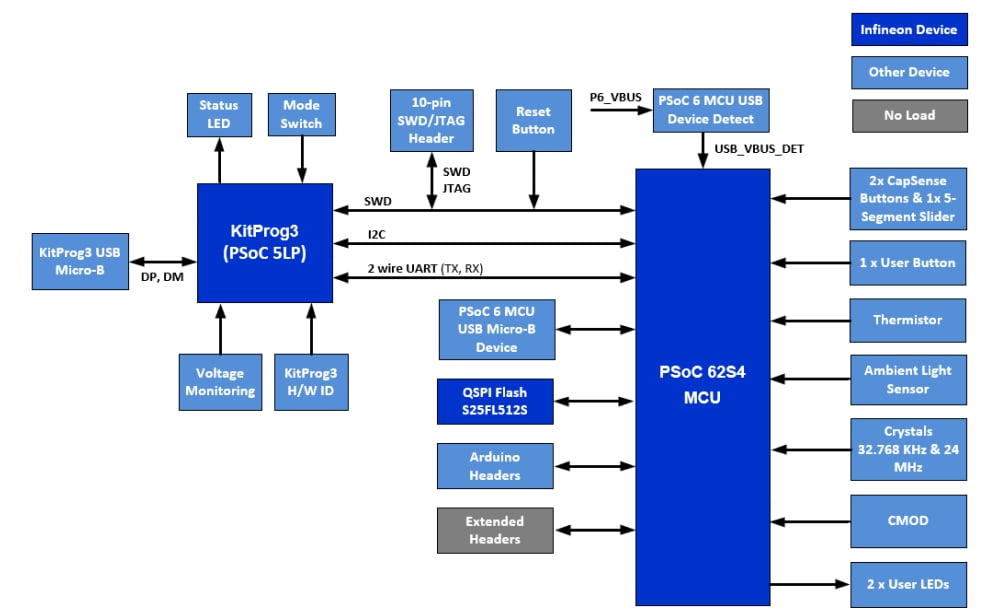

框图
框图

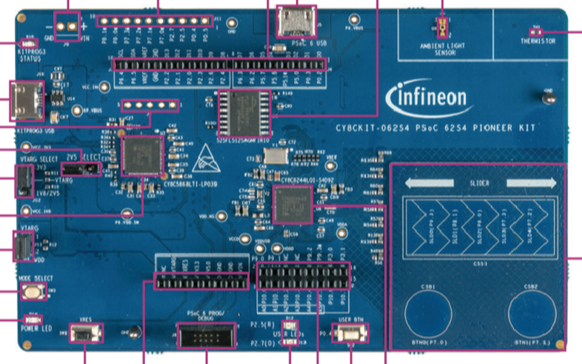

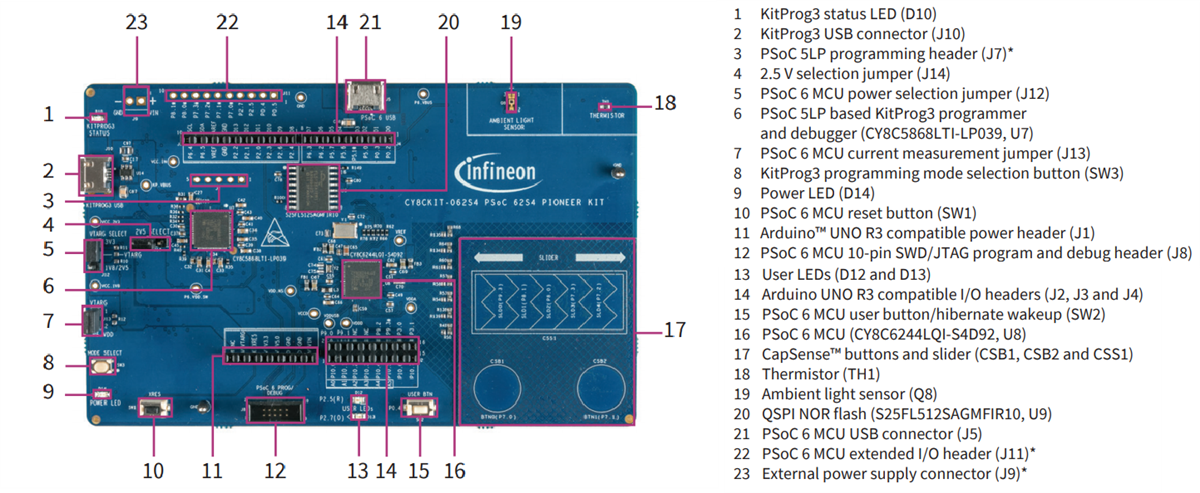

电路板概述
电路板概述

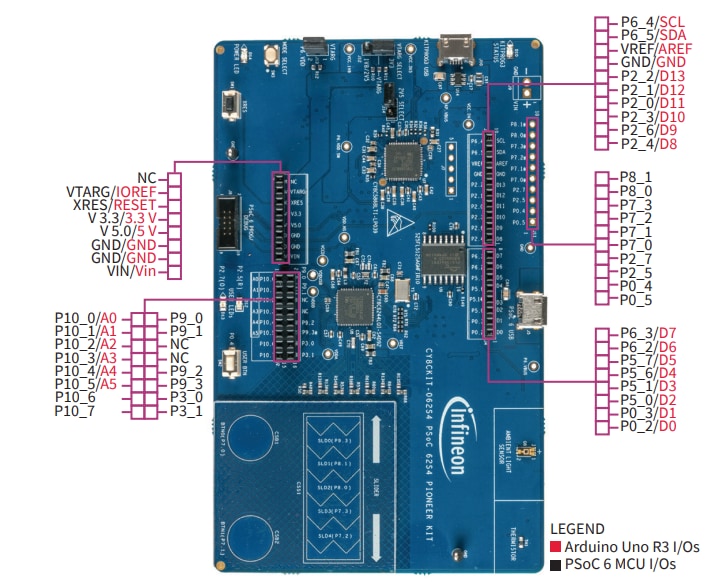

电路板引脚分配
电路板引脚分配
