思瑞浦全新大电流低压差LDO——TPL910A,噪声能力领跑业界同类型产品

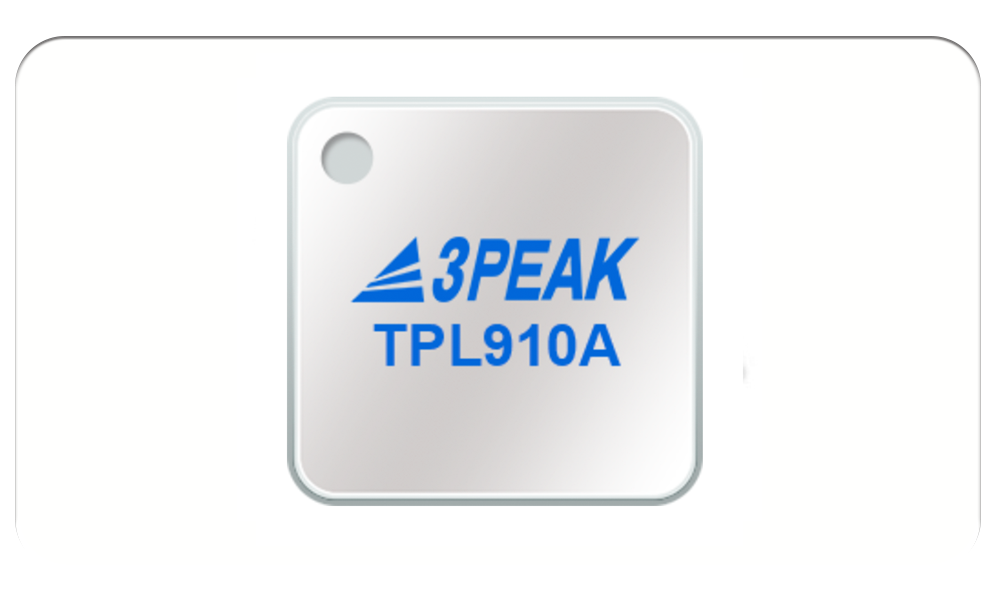

1A超低噪声LDO TPL910A

1A大电流输出
超高电源纹波抑制比PSRR
4.5 μVRMS超低输出电压噪声
噪声能力领跑业界同类型产品

产品特性

工作电压范围:2.2 V - 6.5 V
输出电压范围:
− 可调输出:0.8 V - 6 V
− 固定输出:1.2 V, 1.8 V, 3.3 V、5 V
1A输出电流能力
1A满载条件下,输入输出压差最大值仅为500mV
超高电源纹波抑制比(PSRR)
− 80 dB at 1 kHz
− 50 dB at 1 MHz
4.5 μVRMS超低输出电压噪声(Noise)
优良的输出瞬态响应
支持4.7 μF陶瓷电容
集成输出短路保护、过流保护、过温保护
工作温度范围:-40℃ ~ 125℃
封装:3mm × 3mm DFN-8

产品优势

产品优势

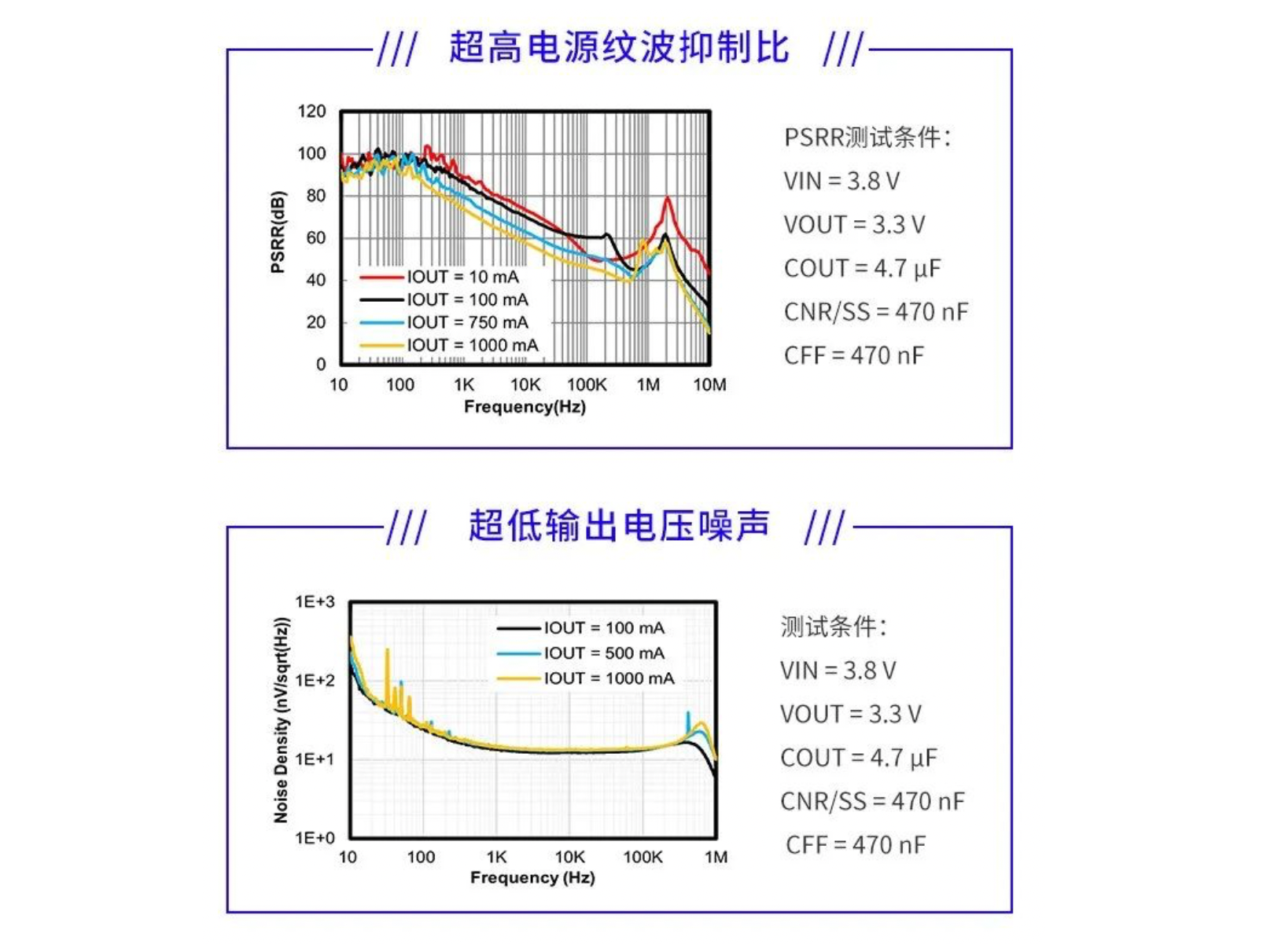

TPL910A具有超高电源纹波抑制比,可以覆盖市面上常见的开关电源工作频率,可以有效抑制开关电源的输出纹波。同时,TPL910A具有超低输出电压噪声水平,为后级负载提供稳定可靠且干净的电压源。

产品应用

CNR电容不仅可以精准控制输出电压的启动时间,更能进一步降低输出电压噪声
CFF电容可以提高输入电源纹波抑制能力,同时提升输出负载跳变瞬态响应能力

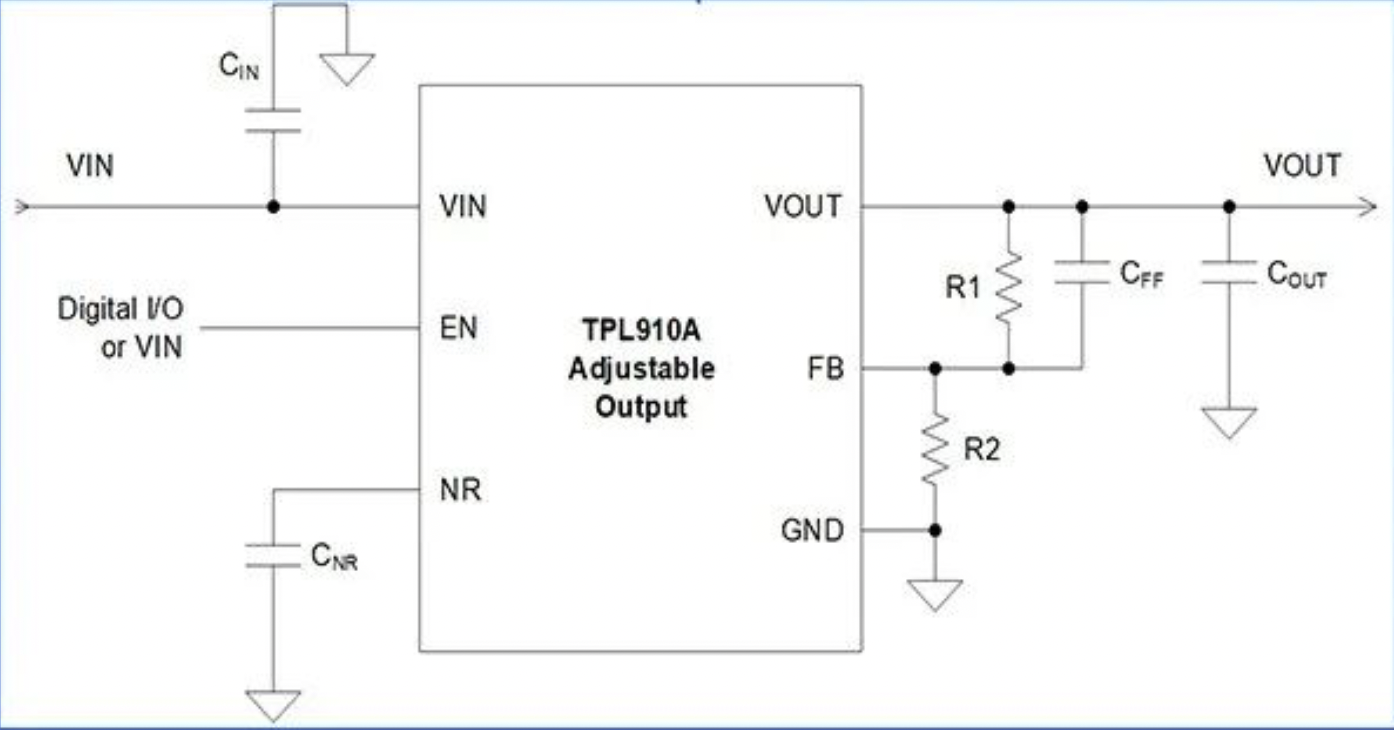

TPL910A的典型应用电容图

TPL910A的典型应用电容图
TPL910A拥有超低噪声、高PSRR和1A大电流输出等特性,适合应用在通信、医疗、视频监控和红外测温等噪声敏感的场景中。
TPL910A具备干净稳定的输出电压、优良的输出瞬态响应和精准可控的启动时间等优势,适合给系统中高性能模拟产品、处理器产品和AS|C专用集成电路等产品提供核心电压。
