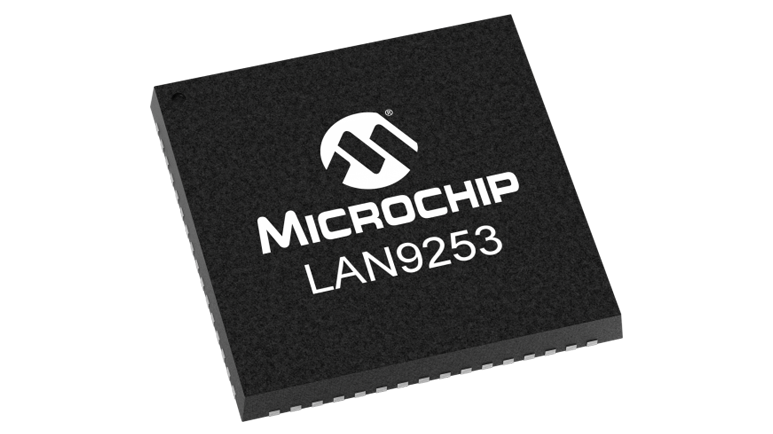

Microchip Technology LAN9253 EtherCAT®器件控制器

Microchip Technology LAN9253 EtherCAT®器件控制器提供双集成以太网PHY,每个PHY均提供全双工100BASE-TX收发器,支持100Mbps运行……

Microchip Technology LAN9253 EtherCAT®器件控制器提供双集成以太网PHY,每个PHY均提供全双工100BASE-TX收发器,支持100Mbps运行。LAN9253支持HP Auto-MDIX,所以可以使用直连或交叉LAN电缆。该器件为系统开发人员提供经济高效的解决方案,实现EtherCAT器件解决方案。LAN9253包括一个3端口EtherCAT从控制器(带8KB双端口存储器 (DPRAM))、8个SyncManager、8个现场总线内存管理单元 (FMMU) 和一个64位分布式时钟。


Microchip Technology LAN9253 EtherCAT器件控制器采用QFN64封装,具有商业、工业和扩展工业温度范围。

功能特性

2/3端口EtherCAT从控制器,具有8个现场总线存储器管理单元 (FMMU) 和8个SyncManager
经优化的EtherCAT周期时间
通过8/16位总线连接8/16位嵌入式控制器和32位嵌入式控制器
双集成以太网PHY,带HP Auto-MDIX
100BASE-TX以太网带宽
通过外部收发器支持100 Base FX
1.8V至3.3V可变电压I/O
集成1.2V内核稳压器,用于3.3V单电源运行
器件之间的时钟菊花链
可选择在没有ESI EEPROM的情况下工作
电缆诊断
— 开路/短路
— 电缆长度
工作温度范围
— 商业:0°C至+70°C
— 工业温度范围:-40°C至+85°C
— 扩展工业温度范围:-40°C至+105°C
9.0mm x 9.0mm QFN64封装

主要应用

电机运动控制
数据采集
过程和工厂自动化
通信模块和接口卡
传感器
电网自动化
楼宇自动化
液压和气动阀系统
人机界面 (HMI)

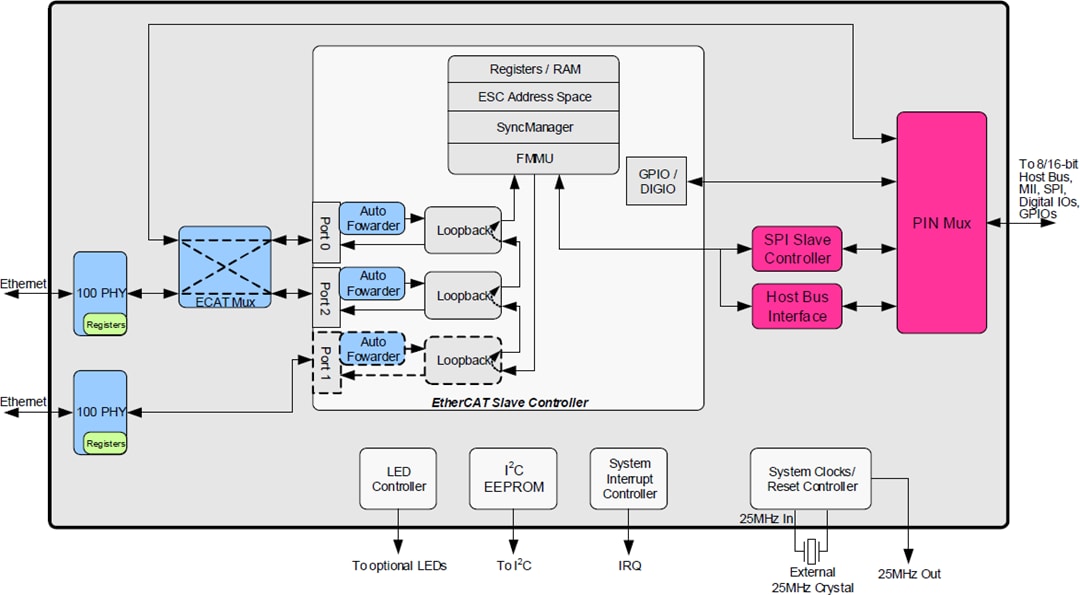

内容框图

内容框图

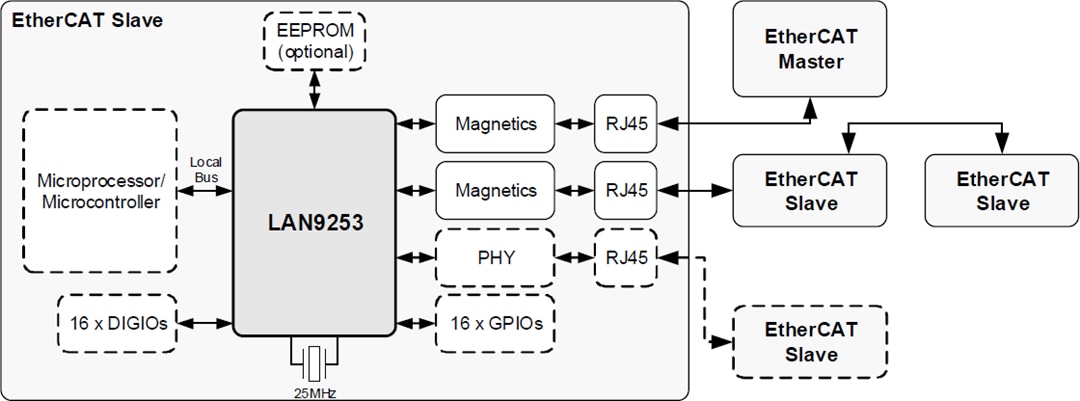

系统框图

系统框图

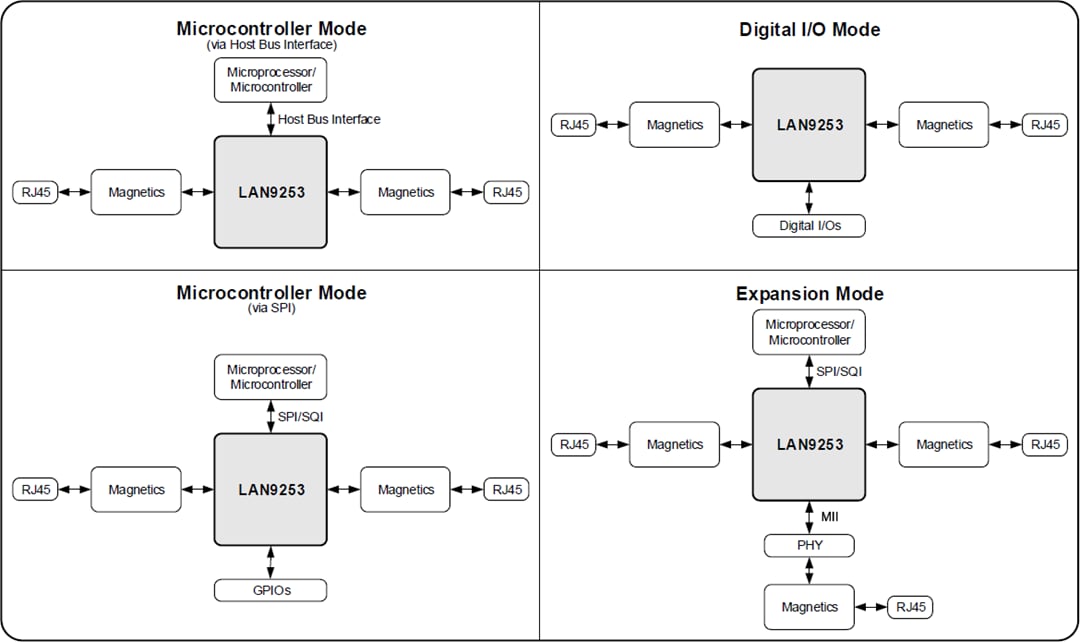

工作模式

工作模式
