Microchip DALI 2.0智能调光方案

Microchip DALI2.0 Slave方案基于tinyAVR系列的 8bit MCU,方案符合DiiA联盟2014发布的DALI2.0的协议标准IEC62386-102(Control Gear),IEC62386-207(LED Modules)……

Microchip DALI2.0 Slave方案基于tinyAVR系列的 8bit MCU,方案符合DiiA联盟2014发布的DALI2.0的协议标准IEC62386-102(Control Gear),IEC62386-207(LED Modules)。

实现原理

实现原理

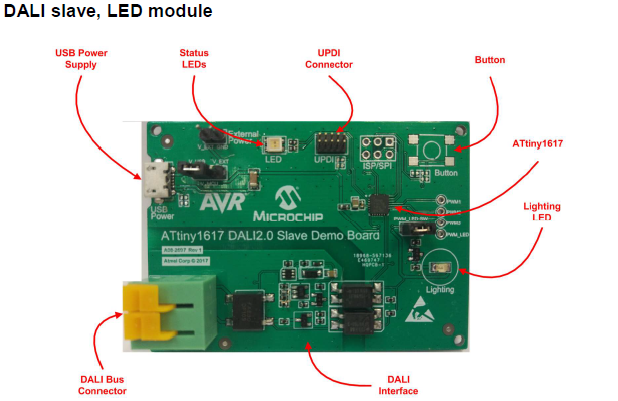

DALI2.0 Slave控制板接收来自DALI总线上的主站命令,通过板上MCU,完成对DALI2.0协议编解码,实现主站对Slave端的控制,开LED、关LED、PWM对LED调光等。此方案通过了DALI2.0的协议标准,所有的软硬件完全开源,对需要做DALI2.0设计的工程来讲带来极大的便利。DALI2.0 Slave 演示板参考如下。

方案特点

兼容DALI1.0
• 符合IEC62386-101、IEC62386-102、IEC62386-207(DT6)标准
• DALI2.0软件协议栈< 8KB
• 支持0-100%全范围PWM调光
• 提供编程调试UPDI接口
• MCU内核独立外设(CIP)
• 16KB Flash除了DALI协议方便用户增加自定义功能
• USB 5VDC供电MCU,DALI总线16VDC
• 宽温度范围-40°C to +105°C

方案优势

开源的参考设计、软件源代码、Gerber、PCB、原理图等
• 符合IEC62386标准,可以兼容任何符合DALI协议的设备
• 兼容DALI1.0,可以轻松地移植到DALI2.0
• Atmel Studio/START开发工具简单易用,缩短客户产品开发时间
• 通过了CE/FCC认证

DALI接口电路

DALI接口电路

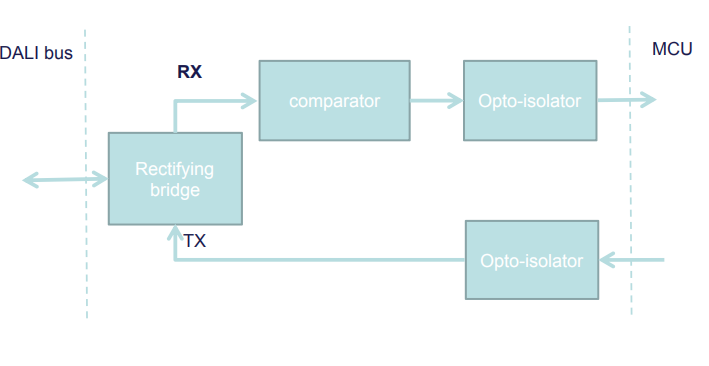

DALI接口用于DALI总线与MCU的通讯,DALI总线是一对差分信号,为避免共地风险,用光耦隔离DALI总线与MCU的电压信号,DALI接口由整流桥、一个比较器、2路光耦组成, DALI2.0与DALI1.0硬件接口完全一样。

方案硬件框图

方案硬件框图

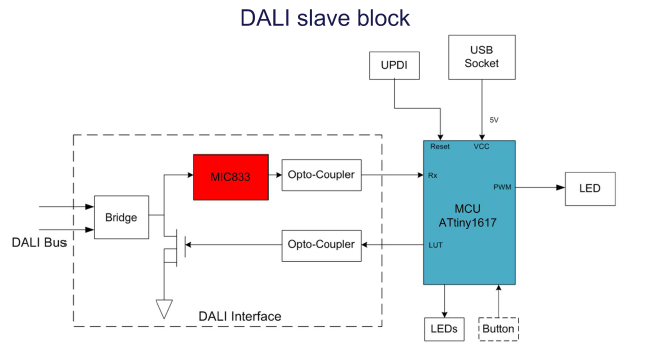

DALI接口接收总线上的命令,MCU软件对命令进行编解码,实现PWM输出对LED调光,比较器用的是Microchip的MIC833,USB用于给Slave板供电,LEDs是电源状态指示灯,UPDI是调试烧录接口。

软件架构

软件架构

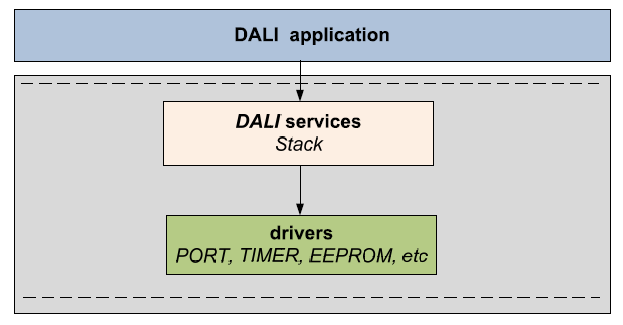

方案用到Atmel tinyAVR 1系列MCU ATtiny1617,用到MCU外部中断和内部定时器及E2PROM,该芯片Flash 16KB,其中DALI2.0协议占用了大约8KB,剩余8KB Flash用于应用程序编写。MCU的驱动初始化部分可通过Atmel Start来配置,DALI协议通过API函数调用,客户只需把精力放在应用程序的编写上。公开的软件源代码,可以在Atmel Start网站上下载源代码。

DALI系统建立

DALI系统建立

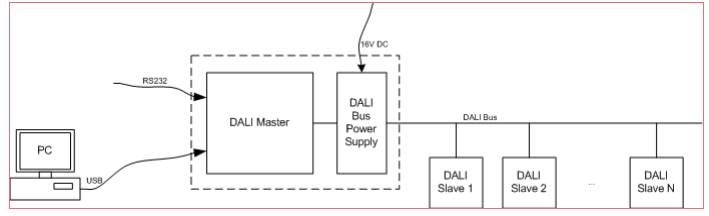

一个DALI系统需要DALI Master,DALI Power, DALI Slave构成,DALI Power是给DALI总线供电,一个系统有1个DALI Master,最/多可以连接64个DALI Slave。

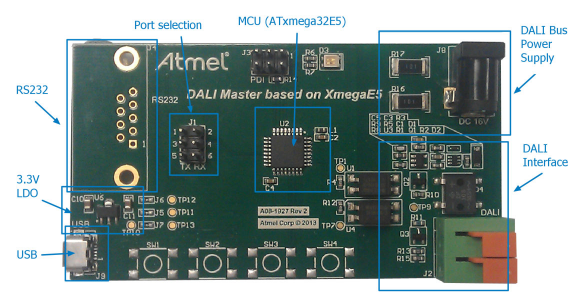

这里DALI Master端是基于 Atmel的ATxmega32E5 实现,板上UART 转USB, USB可以连接到PC,外部16V电源给DALI总线供电,DALI Master与 DALI Slave成功接入到DALI总线后, Master端PC软件可以扫描到所有的Slave设备,通过PC端软件控制Slave的LED灯。

PC端控制软件

PC端控制软件

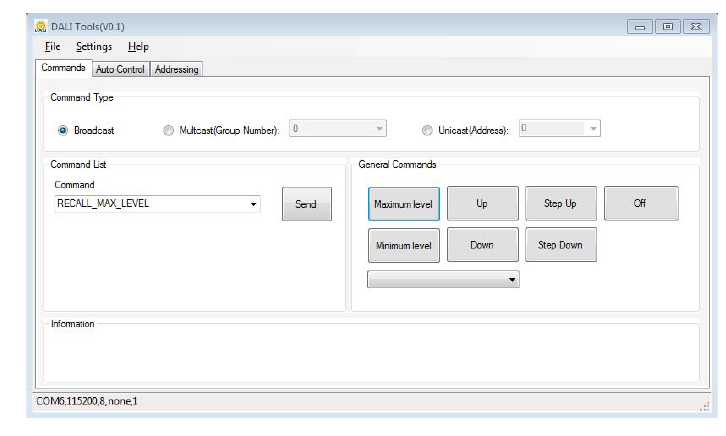

DALI Tools如下,可以以广播的形式发命令,也可以指定组地址来发命令,通过PC软件的命令控制Slave的LED的开、关、亮度调节。

以上Master、Slave的源代码在Microchip官网或Atmel Start网可以下载到,Start上也可以看到DEMO的配置信息,编译成功后可以通过UPDI下载到MCU,这里请注意Slave端 ATtiny1617 Fuse的烧写。

应用领域

○ 适合各种商用和建筑照明
