LED调光

随着全球范围的光源替代和高效照明的推广带动,LED照明的市场将越来越宽广。集成化、模块化、智能化的设计方案将有助于LED灯具成本大幅度下降、使用寿命大幅度提高。贝能国际全新设计帮助用户提升方案的易用性、可维护性,使管理、维护成本大幅度降低。

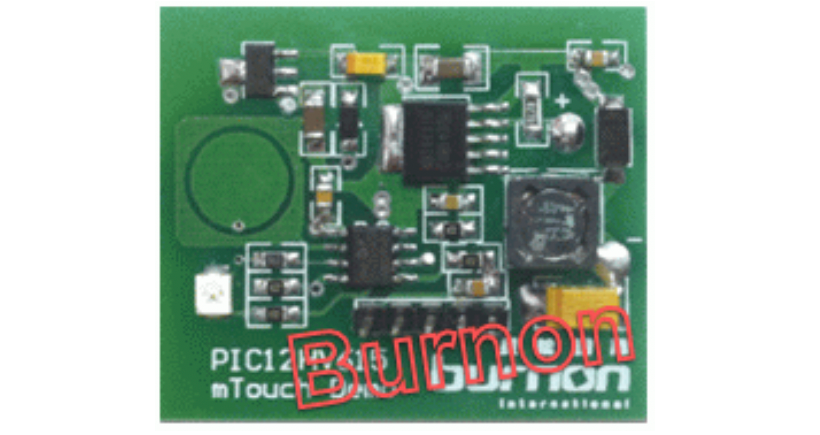

基于PIC12F615的触摸调光LED灯Demo

该演示板以PIC12F615为主芯片,同时实现电容触摸感应和PWM调光功能,LED驱动采用MBI6651驱动,DIM脚可直接与MCU相连,恒流输出。

功能特点

触摸包括长按和短按两种功能,短按实现开关灯,长按实现三级调光功能
短按采用离开响应,即手离开触摸表面时才响应操作,不管灯处于何种状态,短按都实现开关灯功能
长按在开灯状态下才会响应,灭灯状态下长按不响应
调光采用三级调光,亮度分别为30%、60%、100%,在开灯状态,长按按键三级调光循环输出

典型应用

LED灯
手电筒
橱柜灯
装饰灯等

关键型号

Part Program Memory Type
Program Memory (KB)
CPU Speed (MIPS)RAM Bytes
TimersADC
Comparators
Temperature Range (C)
Operating Voltage Range (V)Pin CountCap Touch Channels
PIC12F615
Flash
1.755642 x 8-bit, 1 x 16-bit
4 ch, 10-bit
1-40 to 150
2 to 1584
