LED调光

随着全球范围的光源替代和高效照明的推广带动,LED照明的市场将越来越宽广。集成化、模块化、智能化的设计方案将有助于LED灯具成本大幅度下降、使用寿命大幅度提高。贝能国际全新设计帮助用户提升方案的易用性、可维护性,使管理、维护成本大幅度降低。

150W LED 0~10V调光方案

本参考设计采用了infineon的ICL5101作为控制芯片,性价比高的CoolMOS CE系列MOS管做功率转换,集成3种调光方式(0~10V/PWM/电阻)的调光接口电路;采用LCC拓扑结构,易于实现很宽的输出电压电流范围,隔离输出,效率高,纹波电流小,保护功能完善。

控制芯片ICL5101将半桥控制器和PFC级封装在一起,更高的集成度可减少外部元件数量;在照明应用中,这种集成度为实现电源供电的小外形紧凑设计(如LED驱动)创造了条件;该IC的所有工作参数均可通过简单的电阻进行调节,是实现可靠的配置设计的理想选择。CoolMOS CE系列MOSFET,是infineon针对消费类电子产品而优化的高压超级结MOSFET,电压覆盖500V~800V等,性价比高,特别适合适配器、LCD、LED电视、LED照明和电动工具等的应用。

主要参数

输入电压:90Vac~305Vac
输出功率:170W max
输出电压:36~54Vdc
输出电流:3.15A max
调光范围:5~100%
调光输入:0-10V & PWM & Resistor
效率:>92%@220Vac
PF值:>0.97@220Vac max
THD:<10%

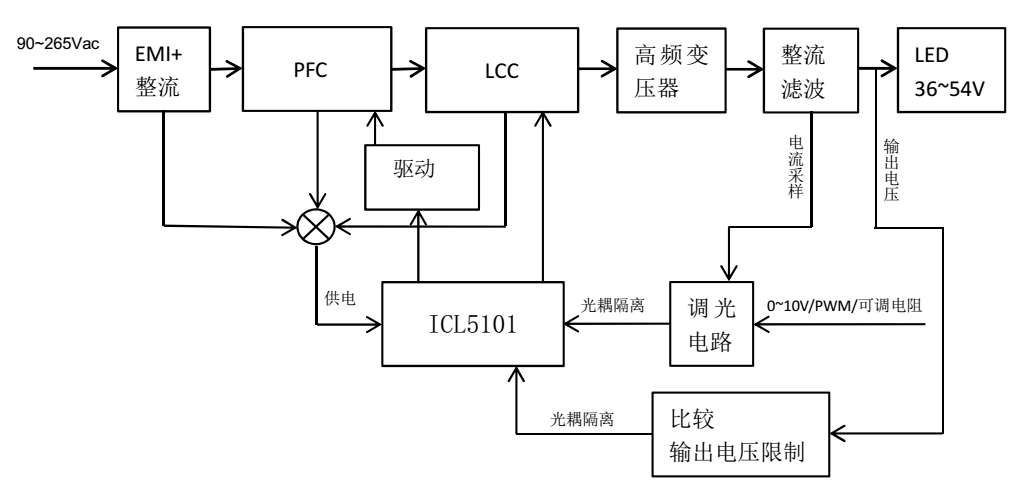

硬件框图

硬件框图

主要特点

单芯片支持PFC+ LCC电路结构。
轻载时,PFC 工作在DCM模式,额定负载时工作在CrCM模式。
容性运行、过载、短路、过电压检测。
兼容3种调光输入(0~10V、PWM、电阻),灯光变化无闪烁。

目标应用

室内外大功率LED照明
街道照明
停车库和区域照明
办公室平板照明
商店照明等
