英飞凌 IMM101T高速变频电吹风方案

IMM101T芯片内含MCE电机控制算法固件,通过设置马达及硬件的参数使马达快速平稳的运转,大大缩短了开发周期。

本方案采用Infineon运动控制芯片IMM101T实现电机的驱动,通过精准的控制算法使得马达到达10万转以上的高转速,具有效率高,噪音低的优点。芯片内置了控制器、驱动器及功率器件,高集成度,最大化地简化外部器件,既增强了系统的抗干扰能力又降低了成本。


IMM101T芯片已内含MCE电机控制算法固件,通过设置马达及硬件的参数就可以使马达快速平稳的运转起来,大大缩短了开发周期。

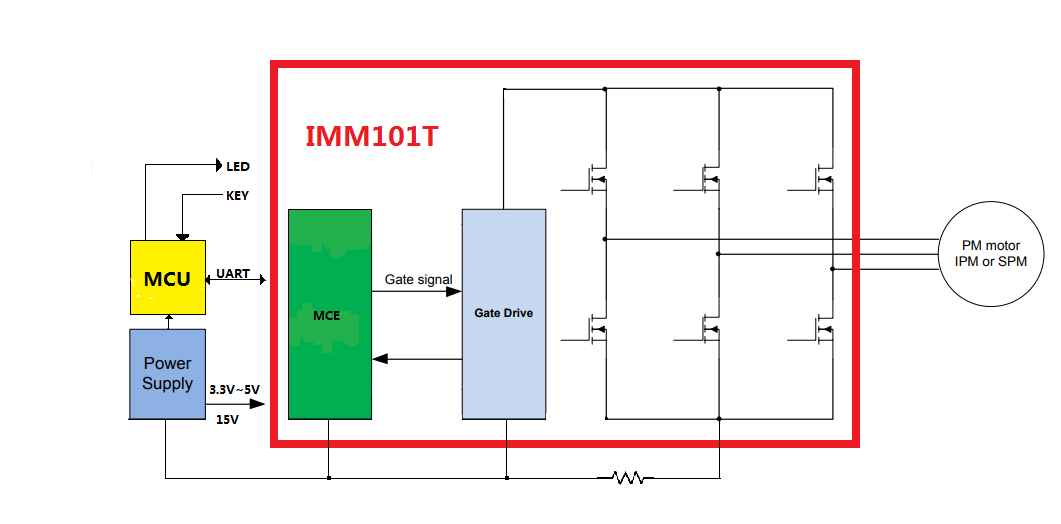

原理框图

原理框图

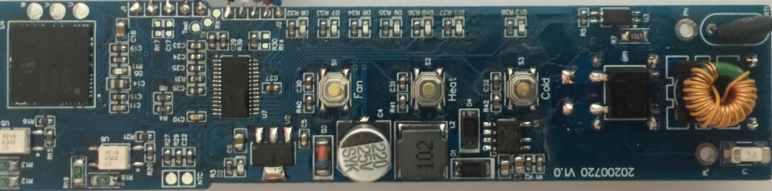

实物图

实物图

主要参数与特点

控制方式:无感FOC
电流采样:单电阻
工作电压:220V AC
输出功率:120W
调制频率:20KHz
电机转速:120000RPM @ 1对极
保护功能:短路、过流、欠压、过压、过热、堵转、缺相保护

主要优势

IMM101T集成度极高,可大大缩小PCB面积;
设计者上手容易,开发周期短,产品能快速投入市场。
