无感FOC控制方案

电机作为生产线上的核心部件,对生产过程有着至关重要的作用。在我国的工业耗能比例中,电机耗电占工业耗能的60%-70%,电机节能因此成为工业节能中最为关键的项目。贝能国际致力以高效电机方案帮助客户提高生产率和降低电机生命周期成本,减少能源消耗并降低二氧化碳的排放量。

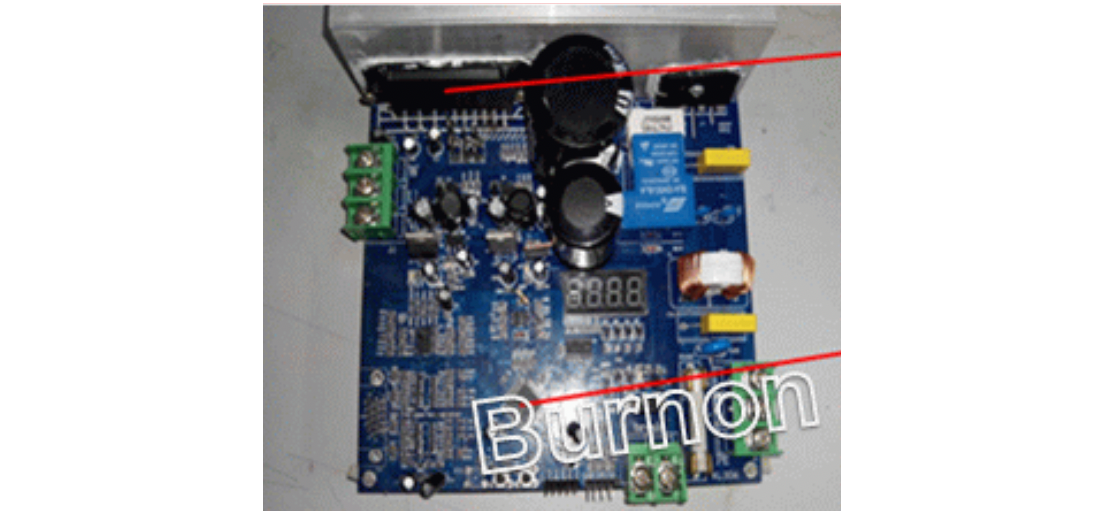

1.5KW高压无传感器PMSM/BLDC正弦波驱动

方案采用dsPIC33EP系列16位单片机,拥有高达70MIPS的工作速度,强大的DSP运算指令使系统快速完成各种复杂运算……

功能特点

采用dsPIC33EP系列16位单片机,拥有高达70MIPS的工作速度,强大的DSP运算指令使系统快速完成各种复杂运算
采用IRAMXxxxx SIP功率模块,内置过温保护,让系统更安全稳定
板载过流保护,过压保护,欠压保护,软件实现断相保护,电机堵转保护等功能
标准差分QEI接口,能完成伺服位置环控制
带有标准HALL接口,可以驱动有HALL电机
带有刹车电路,适应快速加减速应用
采用非隔离开关电源,节省成本

电气特性

输入电压范围:180Vac~240Vac
输入电流高达:AC 10A
输出功率高达1.5KW
输出频率范围:2Hz~200Hz

典型应用

风机
水泵
空调压缩机等
