有感FOC控制方案

电机作为生产线上的核心部件,对生产过程有着至关重要的作用。在我国的工业耗能比例中,电机耗电占工业耗能的60%-70%,电机节能因此成为工业节能中最为关键的项目。贝能国际致力以高效电机方案帮助客户提高生产率和降低电机生命周期成本,减少能源消耗并降低二氧化碳的排放量。

电助力车方案

采用Infineon的XMC1302芯片实现电机的控制,通过FOC控制算法实现电机平稳运行,具有效率高,噪音低的优点……

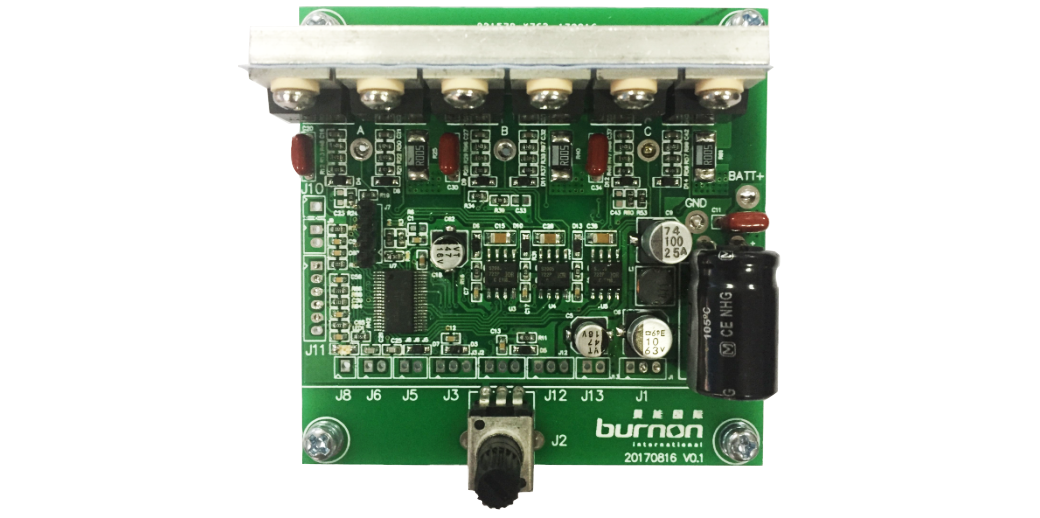

本方案采用Infineon的XMC1302芯片实现电机的控制,通过FOC控制算法实现电机平稳运行,具有效率高,噪音低的优点。芯片内置Cortex-M0内核和数学协处理器,可进行硬件除法和三角函数运算,大大加快了运算速度。并设有多个针对电机应用的外设模块,有效降低了主控制器的负荷。本方案设计成熟,产品可快速进入市场。

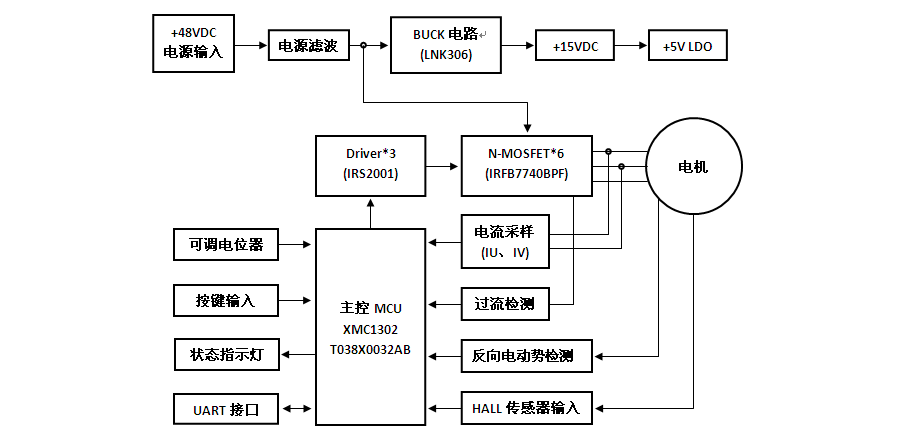

硬件框图

硬件框图

主要参数

工作电压:24~48V DC
输出功率:500W
控制方式:FOC
调制方式:SVPWM
调制频率:16KHz
电机转速:4200RPM@16极
电流采样:2/3电阻
保护功能:短路、过流、欠压、过压、过热、堵转、缺相、限速保护,等。
效率:>80%

主要特点

低噪声,高效率
支持Hall零速启动 / 无感助力启动
可外接仪表
支持串口升级代码
成熟设计,快速进入市场

目标应用

电动自行车
电动助力车
电动滑板车等
