无感FOC控制方案

电机作为生产线上的核心部件,对生产过程有着至关重要的作用。在我国的工业耗能比例中,电机耗电占工业耗能的60%-70%,电机节能因此成为工业节能中最为关键的项目。贝能国际致力以高效电机方案帮助客户提高生产率和降低电机生命周期成本,减少能源消耗并降低二氧化碳的排放量。

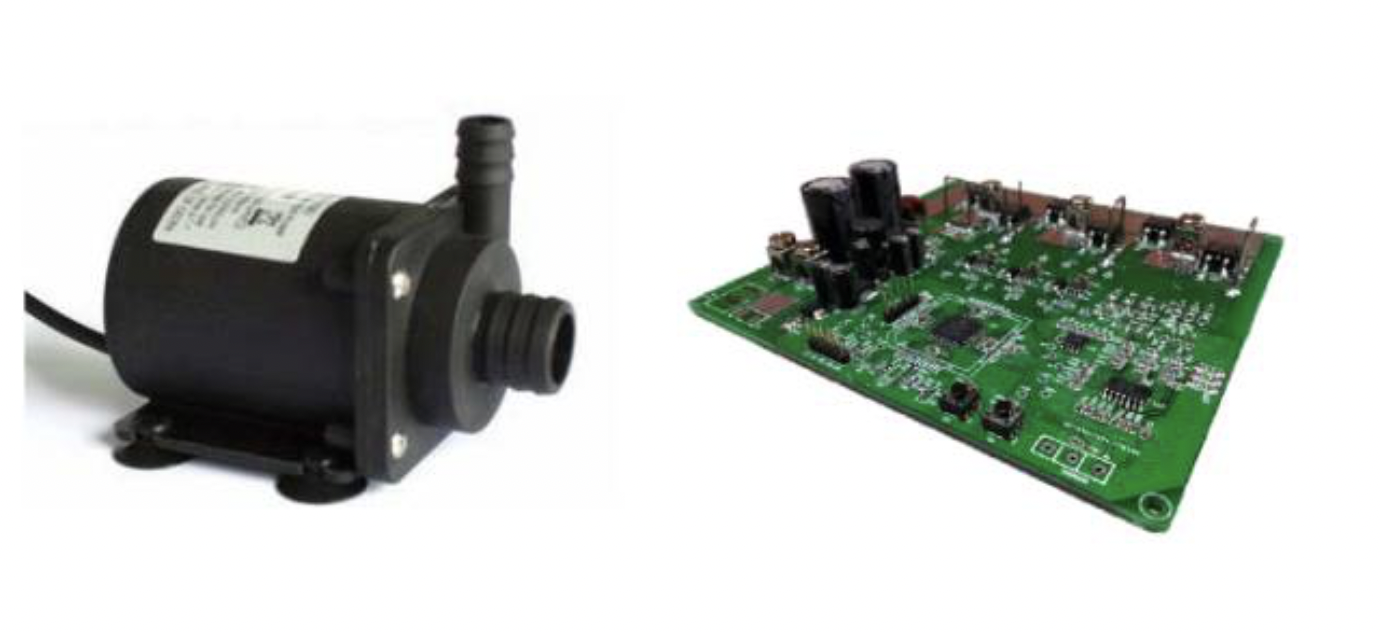

新能源汽车散热水泵方案

dsPIC33系列MCU具备CAN通讯接口,可以实现无缝接入绝大部分汽车网络,实现转速调节,故障码查询。本方案内置BootLoader,可以通过汽车OBD接口进行固件升级。具备高效、低噪声的优点,可执行先进电机控制和高速应用。

电动汽车因其环保节能的优点,逐步进入到我们的生活中来,但作为电动汽车的核心组件之一电池组,其发热问题不仅影响电池的性能,而且存在安全问题。环境温度的变化会对电池组的工作效率产生极大的影响,因此,需要散热水泵对电池组的工作温度进行合理调节。



汽车水泵经历了机械传动、有刷电子水泵及无刷电子水泵不同发展阶段。贝能国际开发的汽车散热水泵方案,基于Microchip公司dsPIC33系列MCU有效实现对永磁同步电机进行无感正弦控制。



dsPIC33系列MCU具备CAN通讯接口,可以实现无缝接入绝大部分汽车网络,实现转速调节,故障码查询。本方案内置BootLoader,可以通过汽车OBD接口进行固件升级。具备高效、低噪声的优点,可执行先进电机控制和高速应用。

功能特点

输出功率:50W~120W
控制方式:FOC正弦控制
启动方式:无传感器
控制算法:AN1078
调制方式:SVPWM
电流采样方式:双电阻采样
调制频率:20KHz
电机转速:2000~8000RPM @ 3极对
排水量:20L/MIN~45L/MIN
保护功能:过流、欠压、过压、过温保护等
CAN通讯,CAN BOOTLOADER
可通过CAN线升级程序
汽车级器件(-35~125摄氏度)
主要特点:启动迅速可靠,动态性能佳,效率高、噪声低

应用领域

传统汽车发动机散热水泵
电动汽车电池组散热水泵
