无感FOC控制方案

电机作为生产线上的核心部件,对生产过程有着至关重要的作用。在我国的工业耗能比例中,电机耗电占工业耗能的60%-70%,电机节能因此成为工业节能中最为关键的项目。贝能国际致力以高效电机方案帮助客户提高生产率和降低电机生命周期成本,减少能源消耗并降低二氧化碳的排放量。

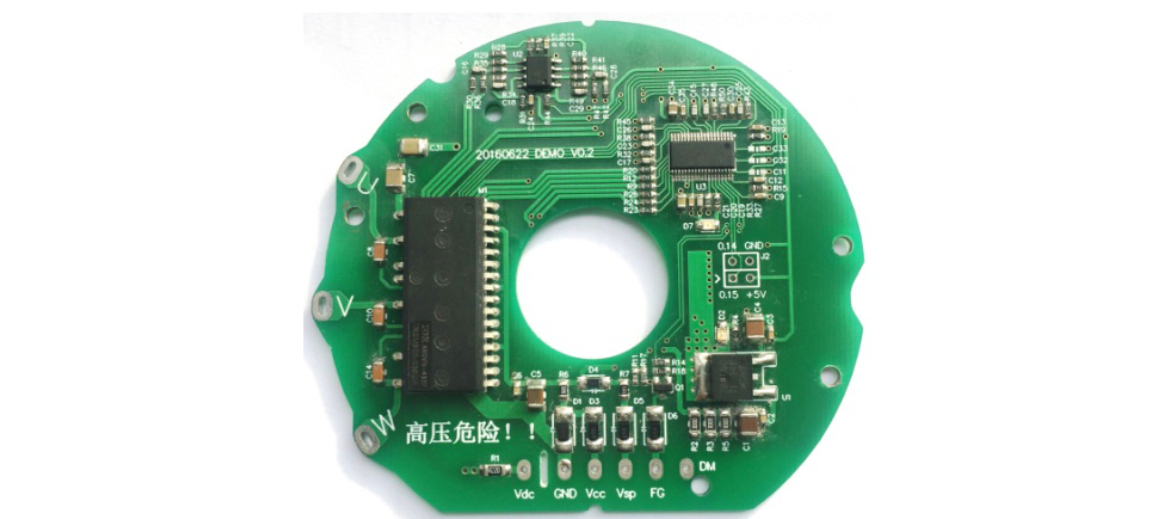

空调风机方案

Cortex ®-Mx系列MCU具备多种专门针对电机驱动的接口及外设和高性能协处理器,可以实现对风机转子位置的精/确估算和有效控制,具备高效、低噪声的优点,可执行先进电机的控制和应用……

变频空调因其环保节能和舒适度高的优点,逐步进入到人们的生活中来。作为空调核心组件之一的风机,其运行噪音与性能不仅影响到空调使用的舒适度,还关系到空调的能效比和可靠性。



空调风机正在从直流无刷电机的方波驱动发展到低噪音的永磁同步电机的正弦波驱动,从有Hall传感器发展到高可靠的无传感器。贝能国际开发的空调风机方案,基于Cortex ®-Mx系列32位MCU有效实现对永磁同步电机进行无感正弦控制。



Cortex ®-Mx系列MCU具备多种专门针对电机驱动的接口及外设和高性能协处理器,可以实现对风机转子位置的精/确估算和有效控制,具备高效、低噪声的优点,可执行先进电机的控制和应用。

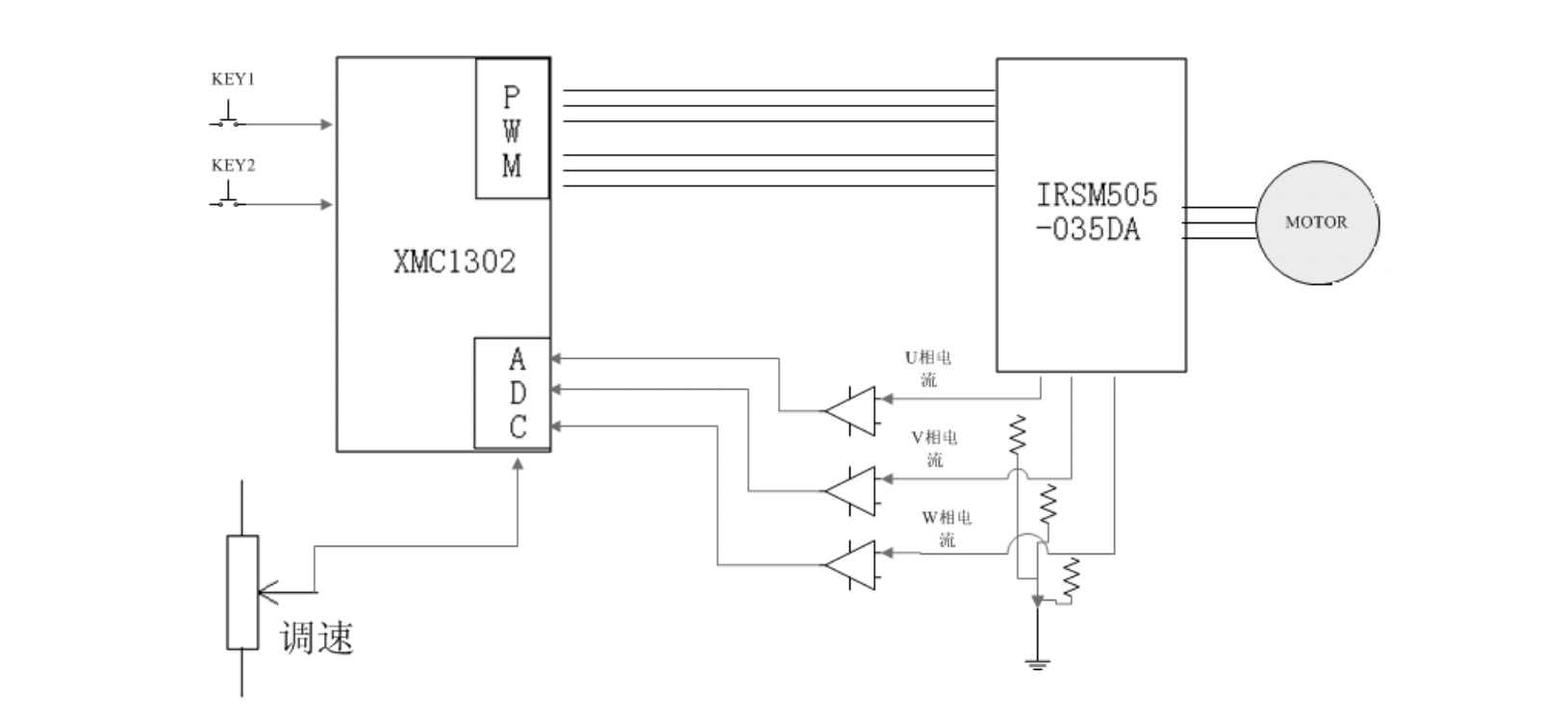

原理框图

原理框图

功能特点

输入电压:220V AC
输出功率:30W~100W
控制方式:FOC正弦控制
启动方式:无传感器
电流采样方式:双电阻采样
调制频率:18KHz
调制方式:SVPWM
电机转速:1500RPM±15RPM @ 5极对
模拟电压 / UART通讯设定运行速度
运行速度反馈输出
支持顺转和逆风启动
保护功能:过流、欠压、过压、过温、堵转保护等
主要特点:启动可靠,效率高、噪声低

应用领域

空调室内
室外风机等
