充电器

贝能国际作为技术型分销商,以智能化的解决方案帮助用户享受到便捷、高效、安全的生活方式。这些针对消费电子设计出的可持续解决方案涵盖了智能家居到智能城市等多个应用领域,为高效、节约、省时的生活方式提供了新的解决方法。

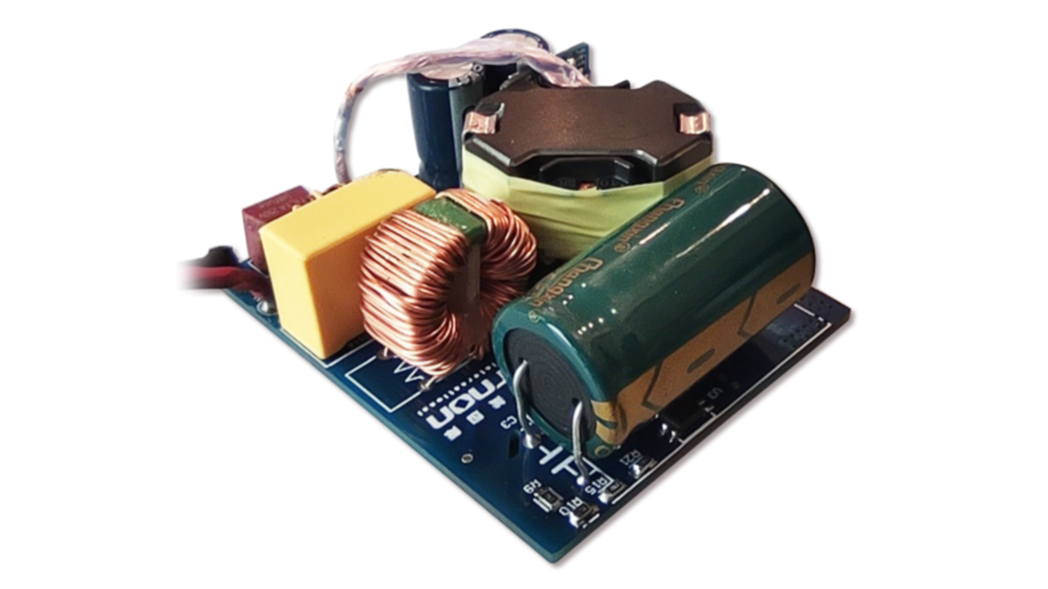

65W USB PD 充电器方案

贝能国际推出了基于XDPS21081的65W USB PD快充充电器参考设计,XDPS21081 ZVS控制器是业界首款初级侧具有ZVS的反激式控制器,可通过简化的电路和经济的开关器件来实现高效率,并降低BOM成本。通过负磁化,FFR开关方案可以减少谷底开关型控制器的相关损耗,并兼顾固定频率开关方案的设计简便性。

方案特点

符合USB PD3.0快充标准,兼容Apple charging 2.4A, AFC, BC 1.2
1个Type C口输出
输入:90~265Vac
输出:5V@3A;9V@3A;12V@3A;15V@3A;20V@3.25A;3.6 V – 12 V PPS
效率max:>90%
待机功耗:<50mW
PCBA尺寸:60mm*50mm*24mm

目标应用

移动设备的充电,如手机、平板电脑、笔记本电脑等的适配器

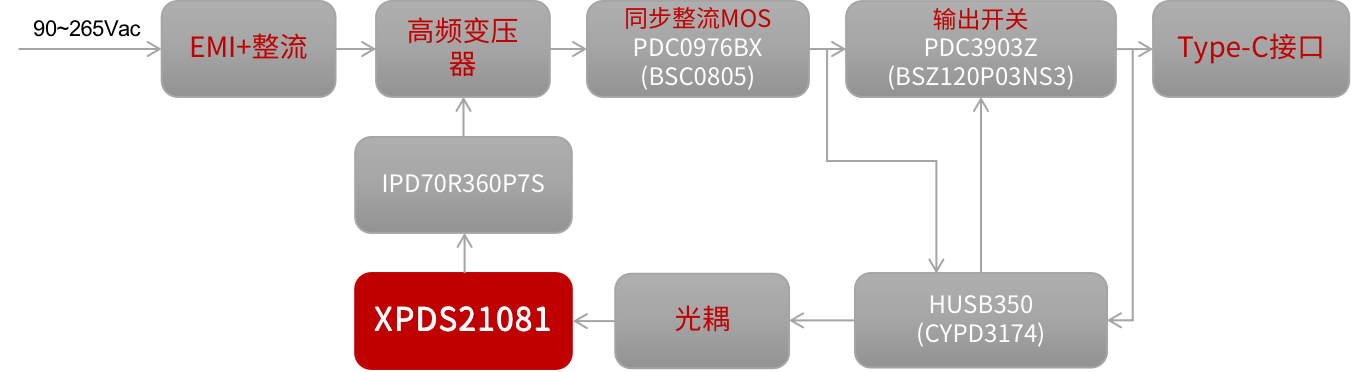

原理框图

原理框图
