电机应用

贝能国际作为技术型分销商,以智能化的解决方案帮助用户享受到便捷、高效、安全的生活方式。这些针对消费电子设计出的可持续解决方案涵盖了智能家居到智能城市等多个应用领域,为高效、节约、省时的生活方式提供了新的解决方法。

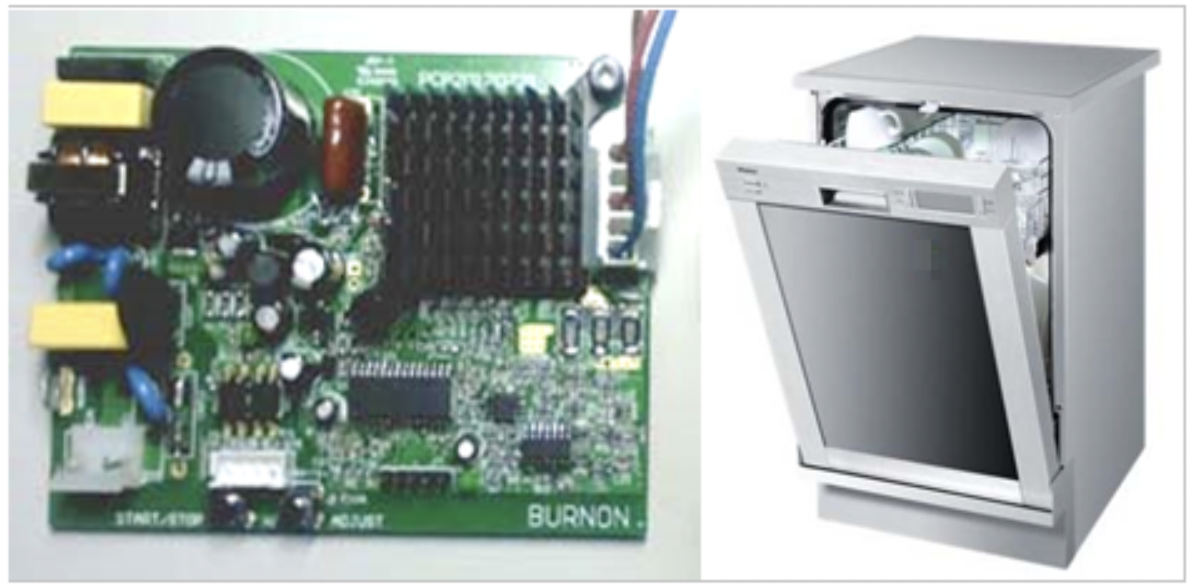

洗碗机水泵方案

随着国内消费者的消费水平逐步提高,洗碗机正在迅速进入大普及时代。贝能国际基于Microchip公司dsPIC33系列MCU开发洗碗机水泵方案,有效实现对无刷电机进行无感正弦控制。该方案具有成本低、体积小,容易适配各种无刷电机的优点。方案设计启动速度快,内置启动失败检测机制,具有较高启动可靠性。

贝能国际基于Microchip公司dsPIC33系列MCU开发洗碗机水泵方案,有效实现对无刷电机进行无感正弦控制。该方案具有成本低、体积小,容易适配各种无刷电机的优点。方案设计启动速度快,内置启动失败检测机制,具有较高启动可靠性。



洗碗机内置喷水泵,通常由有刷电机、感应电机或无刷电机构成。由于无刷电机具有寿命长,安静,高效及电磁辐射少等特点,未来将逐渐取代其他电机成为洗碗机水泵首选电机。

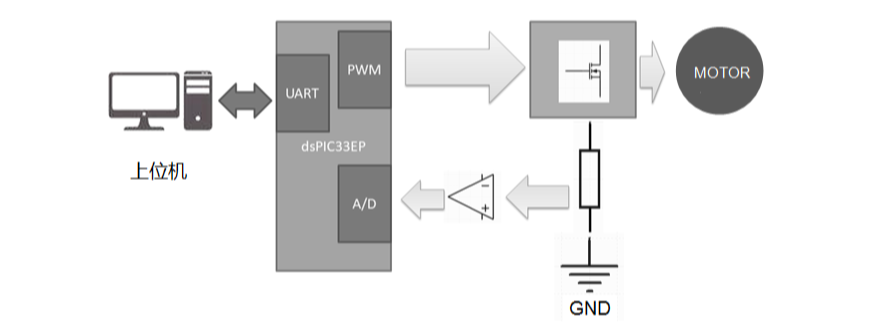

原理框图

原理框图

功能特点

输出功率:50W~100W
控制方式:FOC正弦控制
启动方式:无传感器
控制算法:SMO(参考Microchip AN1078)
调制方式:SVPWM
电流采样方式:双电阻采样
调制频率:20KHz
电机转速:3200RPM @ 3极对
喷水量:30L/MIN
保护功能:堵转、过流、欠压、过压、过温保护等
工业级器件(-40~85摄氏度)
主要特点:启动迅速可靠,效率高、噪声低

应用领域

○ 洗碗机水泵
