300W PFC 方案

本参考设计采用了infineon的IRS2505L作为控制芯片,infineon的性价比高的CoolMOS CE系列MOS管做功率转换。

本参考设计采用了infineon的IRS2505L作为控制芯片,infineon的性价比高的CoolMOS CE系列MOS管做功率转换。IRS2505L采用临界导通模式(CrCM)运行,开关损耗低;虽然采用了SOT23-5封装,比传统的SO8封装小70%,但集成了电压反馈回路、输出电压调节、智能过零检测、直流输出过压保护和逐周期过流保护等功能,广泛应用在电源、电子镇流器、LED驱动等领域上。CoolMOS CE系列MOSFET,是infineon针对消费类电子产品而优化的高压超级结MOSFET,电压覆盖500V/600V/650V/700V/800V等,性价比高,特别适合适配器、LCD、LED电视、LED照明和电动工具等的应用。

主要参数

输入电压:90Vac~264Vac
输出功率:300W max
输出电压:404Vdc
PF值:>0.98
THD:<10%
效率:96% max

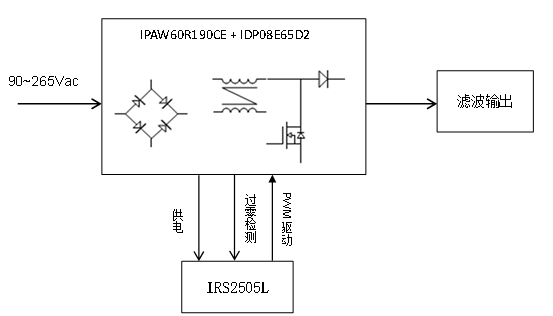

硬件框图

硬件框图

主要特点

CrCM工作模式
逐周期过流保护
高 PF值,低THD
直流母线过电压保护
超低启动电流
尺寸小,成本低.

目标应用

有谐波要求的各种家电电器产品,如冰箱、电源。
